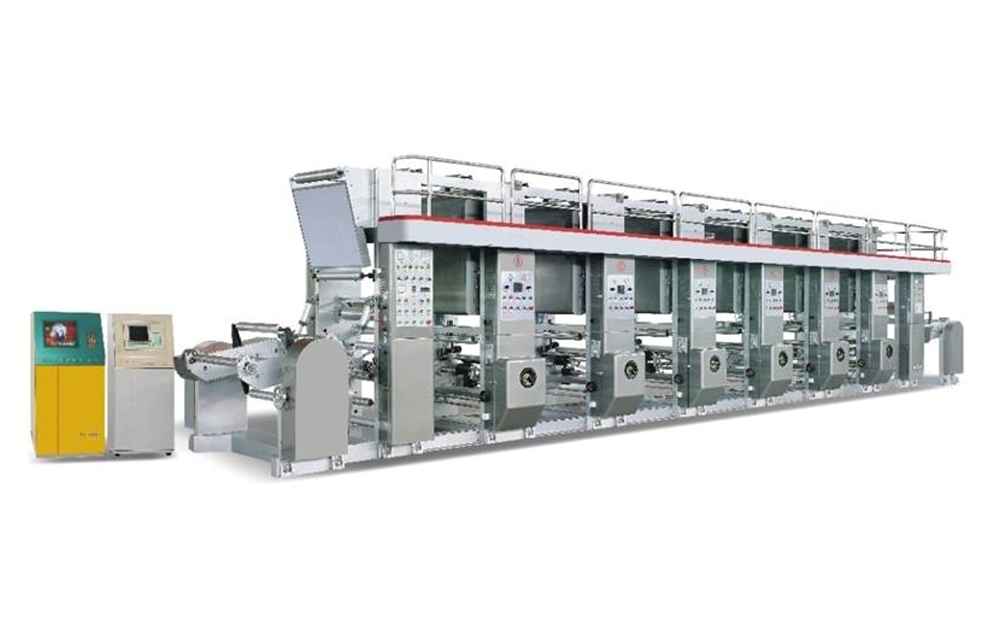

Высокоскоростная 6-цветная ротогравюрная печатная машина QDASY-B – это крупногабаритная программируемая автоматическая печатная техника, которая предназначена для качественной непрерывно-поточной многоцветной печати на рулонных материалах, таких как целлофан, БОПП, ПЭТ, ПВХ, ПЭ, алюминиевая фольга, бумага и т.д.
Поскольку машина обладает высокой скоростью и производительностью, она отлично подходит для предприятий, которые специализируются на массовом выпуске пакетов из пленки или бумаги. Основные преимущества оборудования.
1. Основной двигатель и перемоточное устройство оснащены приводом с регулируемой частотой для стабильности эксплуатации.
2. Пневматический ракельный нож, быстрая и удобная смена печатной формы.
3. Разматывающая станция работает с применением автоматической системой постоянного натяжения и электромагнитного порошкового тормоза, что позволяет достигать более высокую точность печати.
4. Система оснащена пневматическими компонентами функционирования прижимных роликов, тянущих вальцов и переключателей нагревательной печи.
5. Удлиненная печь закрытого типа с автоматической системой постоянного контроля температуры обеспечивает быструю сушку краски при низком энергопотреблении.
6. Машина имеет двойные размоточную и намоточную станции с автозаменой рулонов, что исключает простой машины при смете рулонного материала.
7. Высокоточная коробка передач с использованием запатентованной технологии.
8. Нагревательная печь совместима с системой нагрева, работающей на дизеле.
Принцип работы ротогравюрной печатной машины.
В ротогравюрных печатных машинах используется принцип так называемой глубокой печати. По этой причине ротогравюрные печатные машины ещё называются машинами для глубокой печати. Глубокая печать – это способ печати, при котором для переноса краски на запечатываемый материал переносится с помощью рельефной формы, на которой печатные элементы представляют собой углубления относительно пробельных элементов. Такая форма представляет собой металлический вал (формный цилиндр) с выгравированным углубленным печатным изображением. Краска находится в этих углублённых печатающих элементах. Формный цилиндр с печатной формой получает краску напрямую из резервуара (фонтана) с краской. Избыток краски с пробельных элементов убирается ракельным ножом. Далее при соприкосновении с запечатываемым материалом краска переносится на материал из выгравированных углублений, оставляя на нем рисунок (см. схемы ниже). Увлажненное полотно подвергается предварительной, а затем полной сушке, в конце наматывается в рулон на намотчике.
Каждая станция, работая по указанному принципу, наносит только один цвет.
Полутона на печатном материале формируются за счёт толщины красочного слоя. Благодаря различной толщине слоев краски на запечатываемом материале получается четкое изображение с тончайшими деталями. Ротогравюрная печать (глубокая печать) отличается очень высоким качеством получаемого изображения, более высоким, чем при любом другом способе печати.
Печатное оборудование оснащено центральной системой контроля, включая ПЛК, сенсорный экран и автоматическую аварийную сигнализацию, и обеспечивает простую и эффективную эксплуатацию.
Общая схема машины для ротогравюрной печати
Cхема устройства печатной секции ротогравюрной печатной машины
.jpg)
Технология глубокой (ротогравюрной) печати
Характеристики
| Модель | QDASY-B 800/6 |
| Способ печати | Ротогравюрная (глубокая) печать |
| Количество цветов | 6 |
|
Максимальная ширина материала (мм) |
850 |
| Максимальная ширина печати (мм) | 800 |
| Длина печати (мм) | 380 - 1100 |
| Скорость печати (м/мин) | 10 - 120 |
| Мощность (кВт) | 82 |
| Точность печати (мм) | ± 0.12 |
| Питание | 3-фазное, 380V, 50Гц |
| Вес (кг) | 22800 |
| Размеры (мм) | 13600×2750×2800 |
