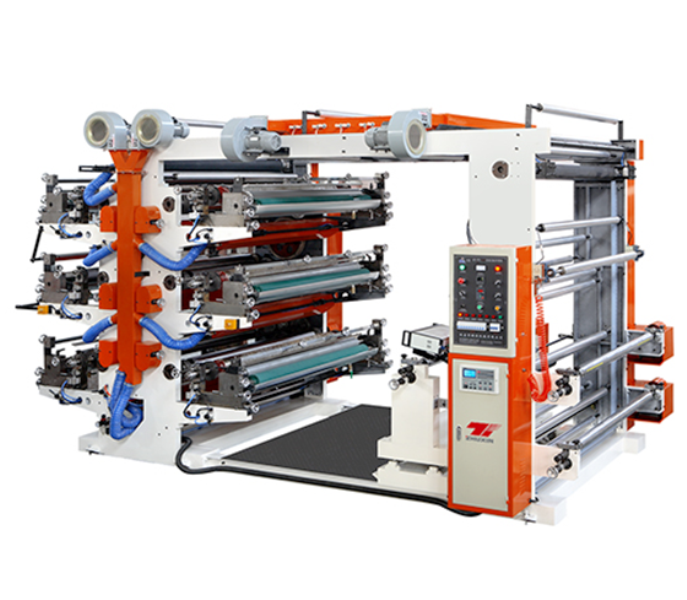

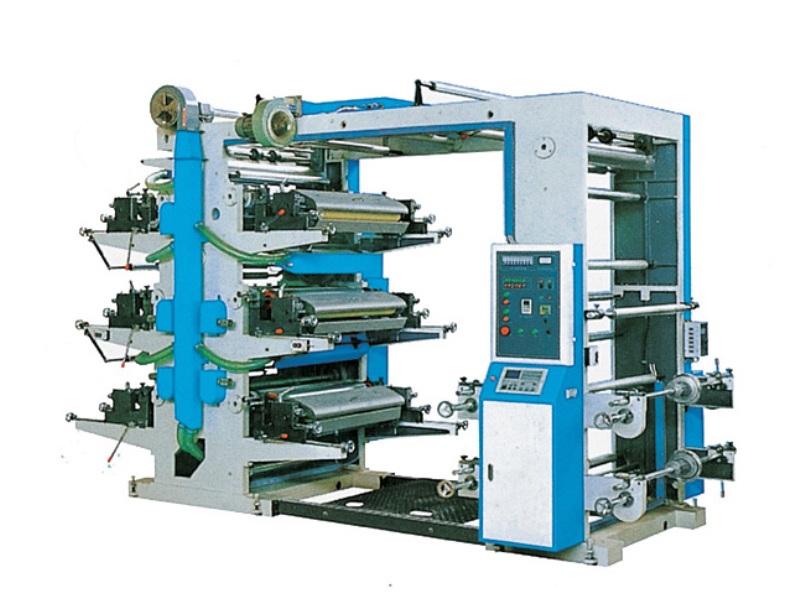

Шестицветная флексопечатная машина YT-6 – это автоматическая электромеханическая 6-цветная установка ярусного типа, предназначенная для непрерывно-поточной печати логотипов и других рекламных изображений из 6-х цветов на рулонных материалах, таких как: LDPE-, LLDPE-, HDPE-, OPP-, BOPP-, полипропиленовая пленка, полиэстер, нетканые материалы, бумажное полотно, алюминиевая фольга и тп.

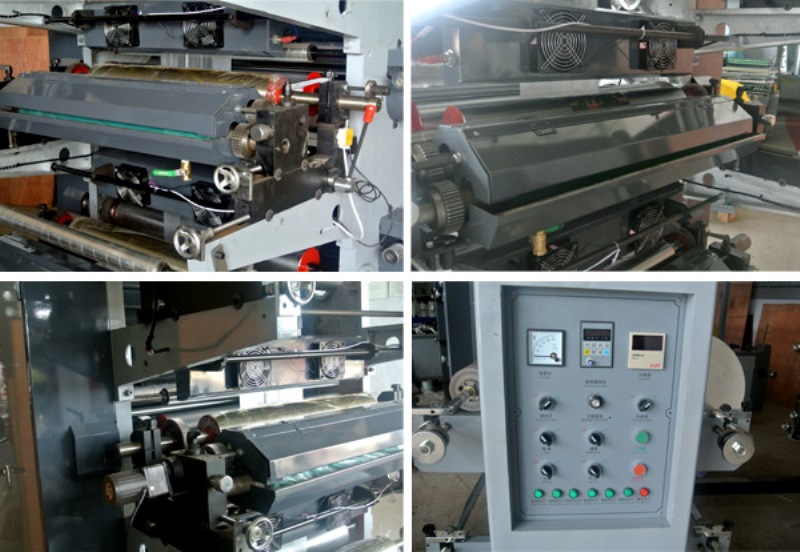

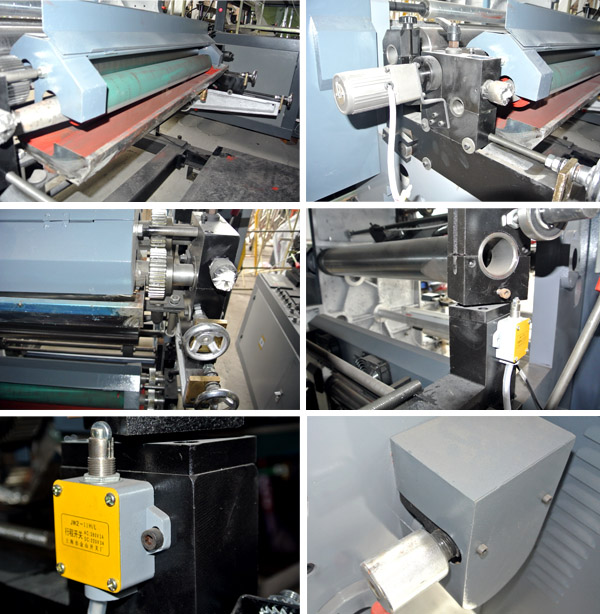

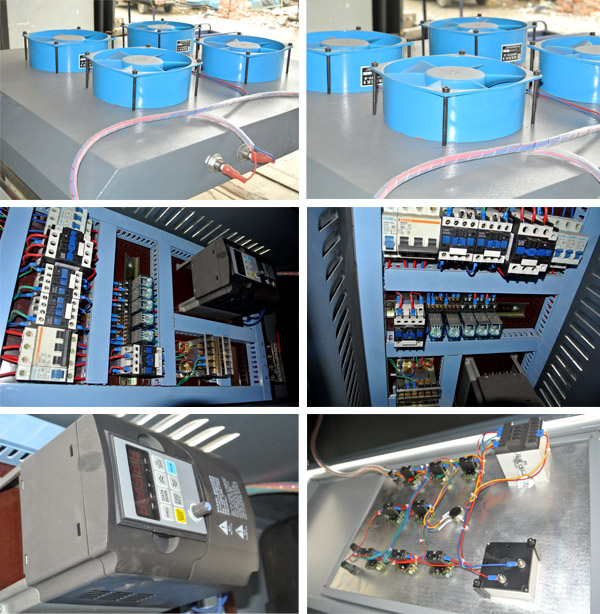

Флексографическая печать основана на принципе набора нескольких валов: вал с чернилами (фонтан), анилоксовый вал, пластинчатый цилиндр и печатный цилиндр. Все шесть станций имеют идентичную структуру. Чернильный вал поднимает краску из поддона и передает её на анилоксовый валик, на поверхности которого выгравированы миллионы небольших ямок (ячеек). Анилоксовые валы изготовлены из керамики. Когда чернила переносятся на дозирующий вал, тот захватывает краску ячейками, откуда чернила переносятся на пластинчатый цилиндр, который называется так, потому что обернут гибкой печатной пластиной. Печатная пластина изготовлена из фотополимера или резины, и прикреплена к пластинчатому цилиндру с помощью двухстороннего клейкого материала. Последним в этой цепочке является печатный цилиндр, который создает необходимое давление для печати рисунка на поверхности материала. По такому алгоритму материал проходит через все шесть станций, каждая из которых наносит свой цвет. Сушка краски производится за счет надежной вентиляторной сушильной системы, оснащенной точным контролем температурных режимов и автоматическим отключением нагрева.

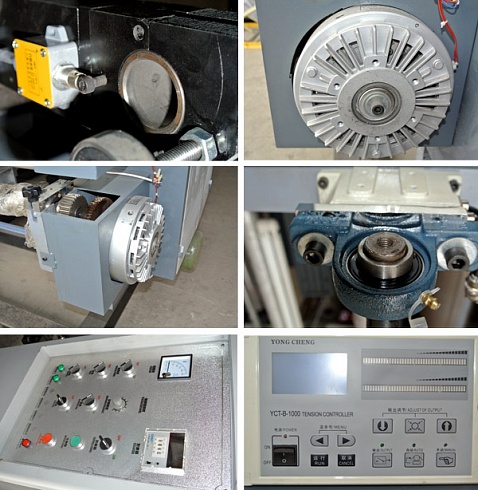

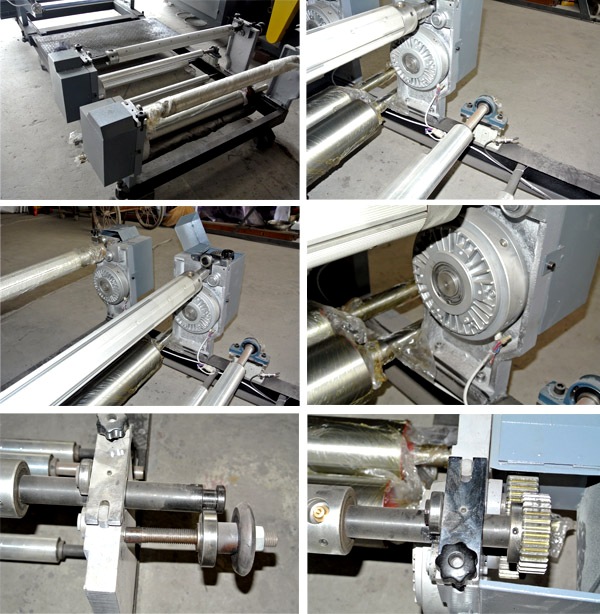

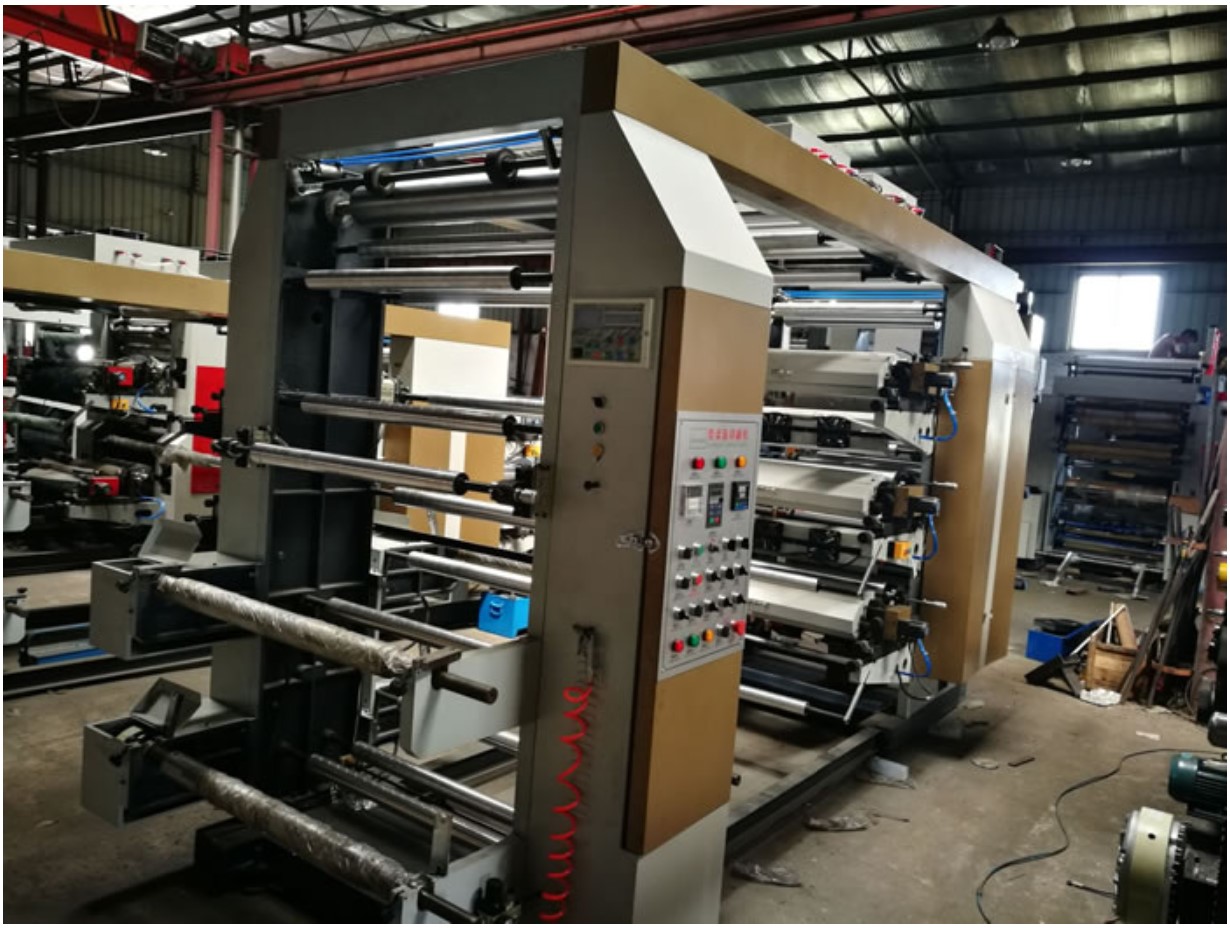

Технические особенности оборудования. Машина собрана на П-образном каркасе, который имеет удобный доступ ко всем агрегатам для обслуживания или замены агрегатов. На одной стойке размещены валы для крепления на них рулонов с материалом. На другой стойке попарно друг над другом (ярусом) расположены печатающие элементы (валы). Частотный преобразователь основного двигателя отвечает за плавную и бесступенчатую регулировку скорости подачи. Натяжение разматывания контролируется магнитным порошковым тормозом, а натяжение перемотки контролируется магнитной муфтой.
Управление флексопечатной машиной YT-6 производится программируемым логическим контроллером (ПЛК) путем ввода данных на кнопочной панели.
Флексографическая печать основана на принципе набора нескольких валов: вал с чернилами (фонтан), анилоксовый вал, пластинчатый цилиндр и печатный цилиндр. Все шесть станций имеют идентичную структуру. Чернильный вал поднимает краску из поддона и передает её на анилоксовый валик, на поверхности которого выгравированы миллионы небольших ямок (ячеек). Анилоксовые валы изготовлены из керамики. Когда чернила переносятся на дозирующий вал, тот захватывает краску ячейками, откуда чернила переносятся на пластинчатый цилиндр, который называется так, потому что обернут гибкой печатной пластиной. Печатная пластина изготовлена из фотополимера или резины, и прикреплена к пластинчатому цилиндру с помощью двухстороннего клейкого материала. Последним в этой цепочке является печатный цилиндр, который создает необходимое давление для печати рисунка на поверхности материала. По такому алгоритму материал проходит через все шесть станций, каждая из которых наносит свой цвет. Сушка краски производится за счет надежной вентиляторной сушильной системы, оснащенной точным контролем температурных режимов и автоматическим отключением нагрева.
Технические особенности оборудования. Машина собрана на П-образном каркасе, который имеет удобный доступ ко всем агрегатам для обслуживания или замены агрегатов. На одной стойке размещены валы для крепления на них рулонов с материалом. На другой стойке попарно друг над другом (ярусом) расположены печатающие элементы (валы). Частотный преобразователь основного двигателя отвечает за плавную и бесступенчатую регулировку скорости подачи. Натяжение разматывания контролируется магнитным порошковым тормозом, а натяжение перемотки контролируется магнитной муфтой.
Управление флексопечатной машиной YT-6 производится программируемым логическим контроллером (ПЛК) путем ввода данных на кнопочной панели.
Фото пленки в рулоне после флексопечати
Модели и характеристики
| Модель | YT-6600 | YT-6800 | YT-61000 |
| Способ печати | Флексографическая печать | ||
| Количество цветов | 6 | 6 | 6 |
| Максимальная ширина материала (мм) | 600 | 800 | 1000 |
| Максимальная ширина печати (мм) | 560 | 760 | 960 |
| Длина печати (мм) | 190 - 914 | 190 - 914 | 190 - 914 |
| Максимальный диаметр рулона при размотке (Ø, мм) | 450 | 450 | 450 |
| Скорость печати (м/мин) | 5～50 | 5～50 | 5～50 |
| Толщина флексографской пластины (мм) | 2.38 | 2.38 | 2.38 |
| Мощность (кВт) | 13 | 15 | 18 |
| Вес (кг) | 3500 | 4200 | 5000 |
| Размеры (мм) | 3900×1660×2950 | 3900×1860×2950 | 3900×2060×2950 |
