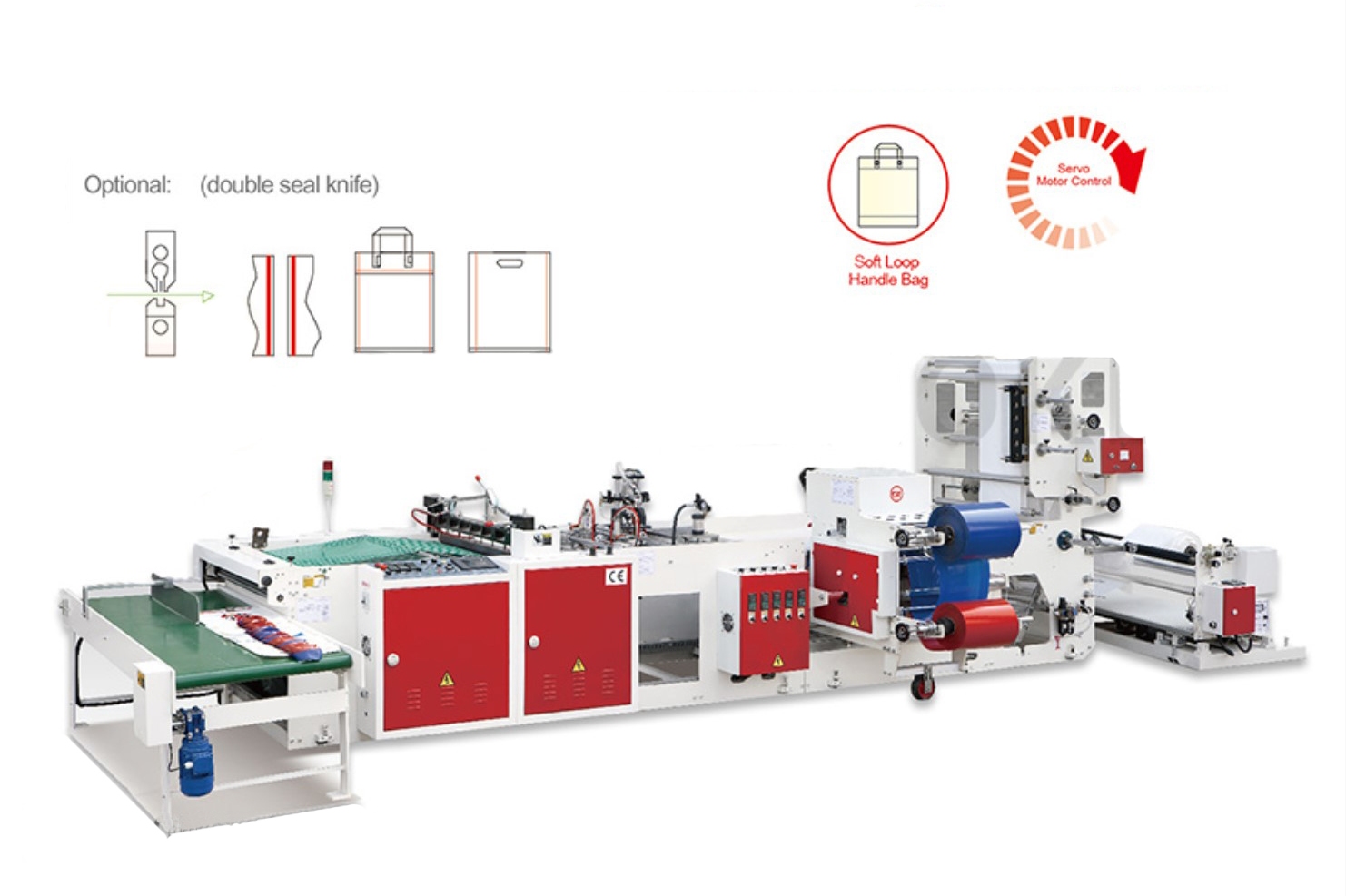

Высокоскоростная машина для производства пакетов с петлевой ручкой CW-800CSD – это программируемая автоматическая установка горизонтального типа, предназначенная для производства полиэтиленовых пакетов с мягкой петлевой ручкой. Такие пакеты широко используются для переноски разной потребительской продукции, например одежды и тп.
Особенности оборудования и принцип работы: основным преимуществом данной установки является повышенная производительность – до 100 пакетов в минуту при полностью автоматизированном процессе производства.
Цикл работы линии такой: размотка материала – сворачивание – спайка дна – припайка ручек – пайка боковых кромок и поштучное отрезание – складирование готовой продукции.
При использовании материала с изображением, правильность его позиционирования при размотке фиксируется немецким датчиком SICK. Устройство двухстороннего предварительного нагрева выполняет подготовку поверхности к стадии запайки, поэтому соединение получается более прочным. Скорость подачи материала регулируется с помощью японского инвертора YASKAWA.
Также оборудование имеет:
- 3 сервопривода для управления устройством формирования мягких петлевых ручек.
- Новая конструкция устройства для укладки пакетов – автоматический приемный стол оснащен укороченным ленточным транспортером, на который выбрасываются готовые пакеты. Чтобы они не вылетали, имеется упорная планка. Как только партия сформирована, шаговый двигатель перемещает ленту, освобождая место для новой партии.
- Новая конструкция системы охлаждения и подъема ножа для боковой спайки (итальянская система).
- Спаечный нож для сплошной спайки верхнего подворота.
Управление машиной производится с помощью цветного сенсорного экрана путем ввода нужных параметров, далее параметры поступают в программируемый логический контролер (ПЛК), который выполняет управление приводами и мониторинг рабочего цикла.
Дополнительные комплектующие:
- Система загибания отдельной пленки (устройство загрузки с гидравлическим приводом).
- 2-линейный сварочный нож.
- Нож для сварки дна.
- Воздушный компрессор.
Особенности оборудования и принцип работы: основным преимуществом данной установки является повышенная производительность – до 100 пакетов в минуту при полностью автоматизированном процессе производства.
Цикл работы линии такой: размотка материала – сворачивание – спайка дна – припайка ручек – пайка боковых кромок и поштучное отрезание – складирование готовой продукции.
При использовании материала с изображением, правильность его позиционирования при размотке фиксируется немецким датчиком SICK. Устройство двухстороннего предварительного нагрева выполняет подготовку поверхности к стадии запайки, поэтому соединение получается более прочным. Скорость подачи материала регулируется с помощью японского инвертора YASKAWA.
Также оборудование имеет:
- 3 сервопривода для управления устройством формирования мягких петлевых ручек.
- Новая конструкция устройства для укладки пакетов – автоматический приемный стол оснащен укороченным ленточным транспортером, на который выбрасываются готовые пакеты. Чтобы они не вылетали, имеется упорная планка. Как только партия сформирована, шаговый двигатель перемещает ленту, освобождая место для новой партии.
- Новая конструкция системы охлаждения и подъема ножа для боковой спайки (итальянская система).
- Спаечный нож для сплошной спайки верхнего подворота.
Управление машиной производится с помощью цветного сенсорного экрана путем ввода нужных параметров, далее параметры поступают в программируемый логический контролер (ПЛК), который выполняет управление приводами и мониторинг рабочего цикла.
Дополнительные комплектующие:
- Система загибания отдельной пленки (устройство загрузки с гидравлическим приводом).
- 2-линейный сварочный нож.
- Нож для сварки дна.
- Воздушный компрессор.

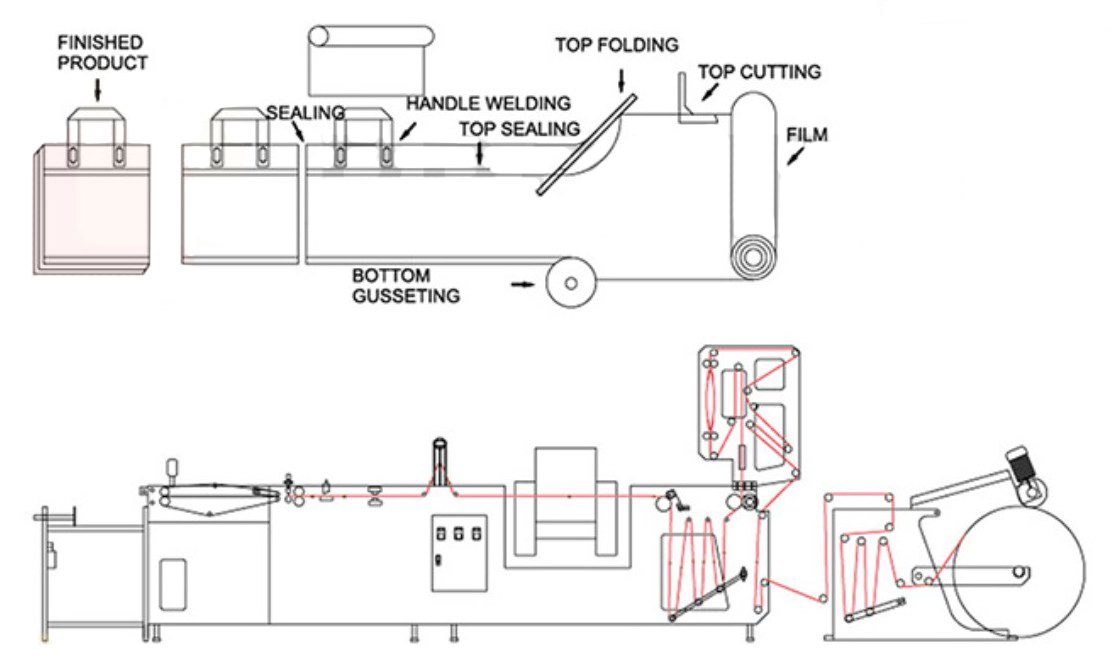

Схема машины для производства пакетов с мягкой петлевой ручкой CW-800CSD
Фото готовой продукции
Характеристики
Модель | CW-800CSD |
Тип производимых пакетов | Пакеты с мягкой петлевой ручкой |
Длина (высота) пакета (мм) | 250 - 700 |
Ширина пакета (мм) | 250 - 600 |
Производительность (пакетов в минуту) | 100 |
Верхний фальц (мм) | 50 - 75 |
Донный фальц (мм) | 20 - 70 |
Мощность (кВт) | 10 |
Вес (кг) | 3000 |
Размеры (мм) | 7000 х 2200 х 1950 |
Мощность воздушного компрессора (не включен, ЛС) | 7.5 |
