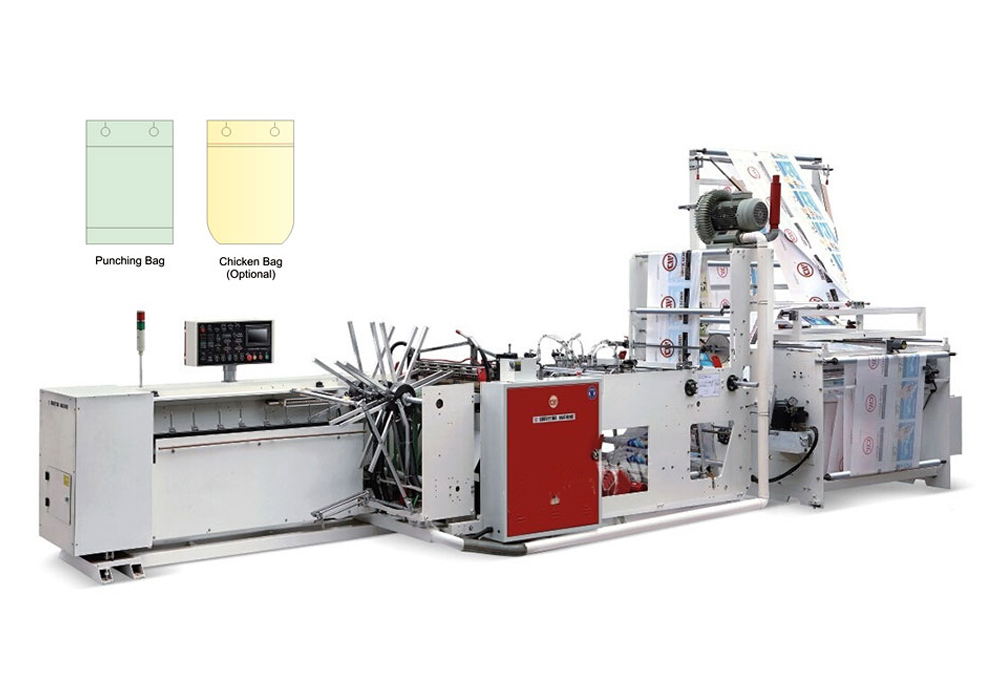

Пакетоделательная машина для производства викет-пакетов CW-800BFS – представляет собой высокоскоростную комбинированную гидропневматическую установку, предназначенную для крупносерийного непрерывно-поточного выпуска пакетов для хлебобулочных изделий из таких материалов, как HDPE, LDPE, CPP, OPP-пленки (викет-пакетов).
Машина позволяет путем простой переоснастки выпускать пакеты, как с закругленной запайкой дна, так и с запайкой в виде трапеции.
Последовательность операций станка для производства викет-пакетов CW-800BFS: поступление материала из рулона – сворачивание пленки пополам – перфорация отверстий – запайка с одновременной резкой – укладка готовых пакетов в стопки.

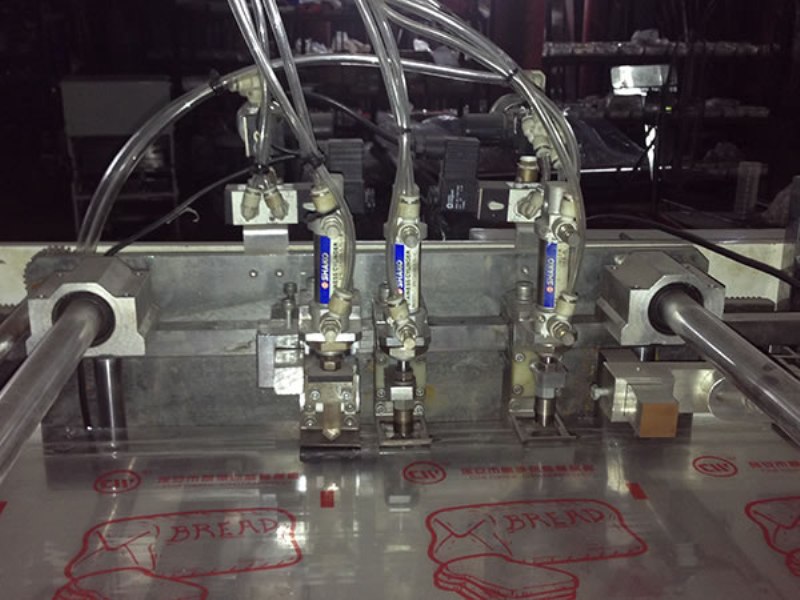

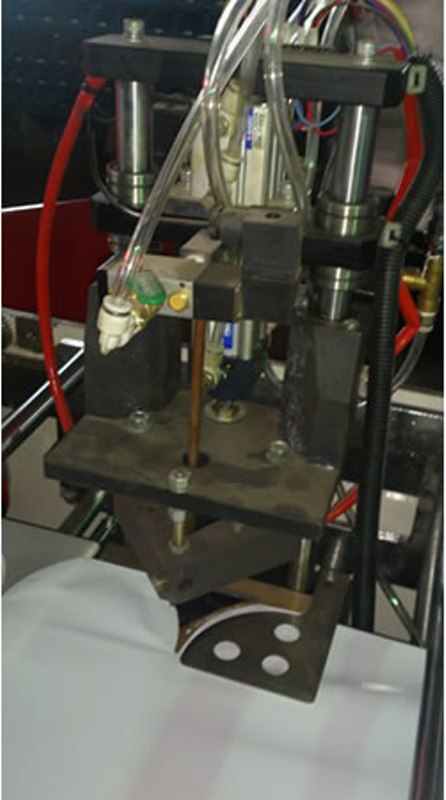

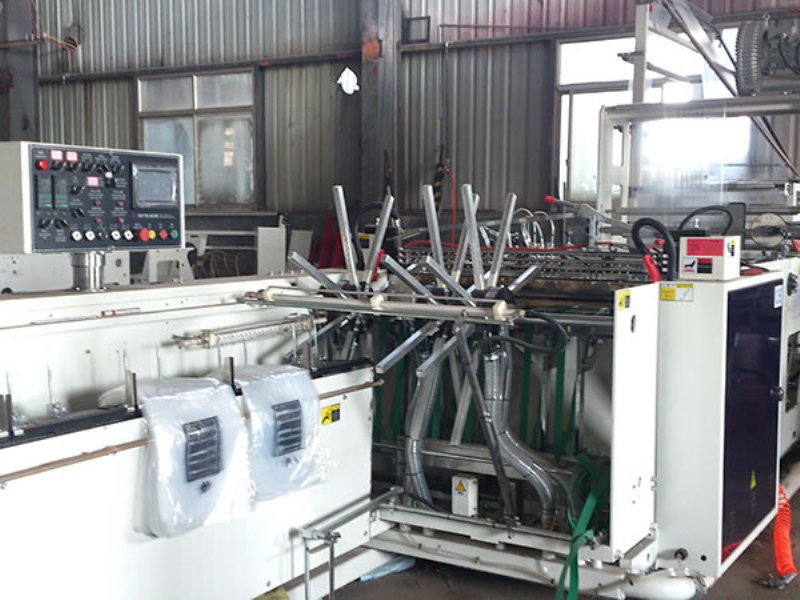

Принцип работы установки. Цикл начинается с гидравлического позиционирования джамбо-рулона по высоте на разматывающей станции. Чтобы рулон не проворачивался, его втулка фиксируется пневматическим расширителем. Здесь и далее на операционных постах элементы пневматики представлены тайваньским брендом Shako. С помощью треугольника ровная пленка сворачивается вдвое и в таком состоянии подается в основную операционную зону, скорость подачи регулируется японским инвертором Yaskawa J1000. В системе контроля натяжения задействуется магнитный порошковый тормоз. Вертикальный высекающий пресс-перфоратор делает одновременно два отверстия. После отделения пакеты поштучно выкладываются на ремни, откуда забираются вращающимся устройством типа «мельница». Контроль метки и позиционирования материала осуществляется немецкой оптикой марки SICK.
Управление оборудованием производится путем ввода исходных данных через сенсорный экран тайваньской марки Weinview, после чего данные поступают в программируемый логический контроллер (PLC) марки Panasonic.
Машина позволяет путем простой переоснастки выпускать пакеты, как с закругленной запайкой дна, так и с запайкой в виде трапеции.
Последовательность операций станка для производства викет-пакетов CW-800BFS: поступление материала из рулона – сворачивание пленки пополам – перфорация отверстий – запайка с одновременной резкой – укладка готовых пакетов в стопки.
Принцип работы установки. Цикл начинается с гидравлического позиционирования джамбо-рулона по высоте на разматывающей станции. Чтобы рулон не проворачивался, его втулка фиксируется пневматическим расширителем. Здесь и далее на операционных постах элементы пневматики представлены тайваньским брендом Shako. С помощью треугольника ровная пленка сворачивается вдвое и в таком состоянии подается в основную операционную зону, скорость подачи регулируется японским инвертором Yaskawa J1000. В системе контроля натяжения задействуется магнитный порошковый тормоз. Вертикальный высекающий пресс-перфоратор делает одновременно два отверстия. После отделения пакеты поштучно выкладываются на ремни, откуда забираются вращающимся устройством типа «мельница». Контроль метки и позиционирования материала осуществляется немецкой оптикой марки SICK.
Управление оборудованием производится путем ввода исходных данных через сенсорный экран тайваньской марки Weinview, после чего данные поступают в программируемый логический контроллер (PLC) марки Panasonic.

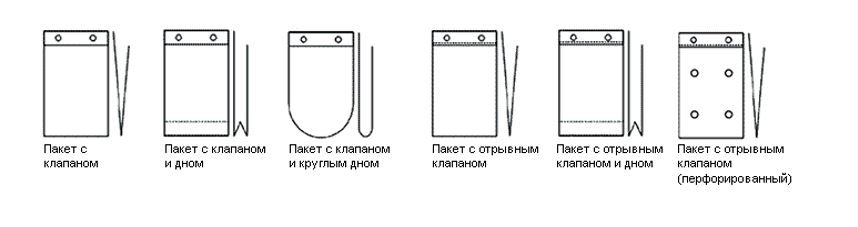

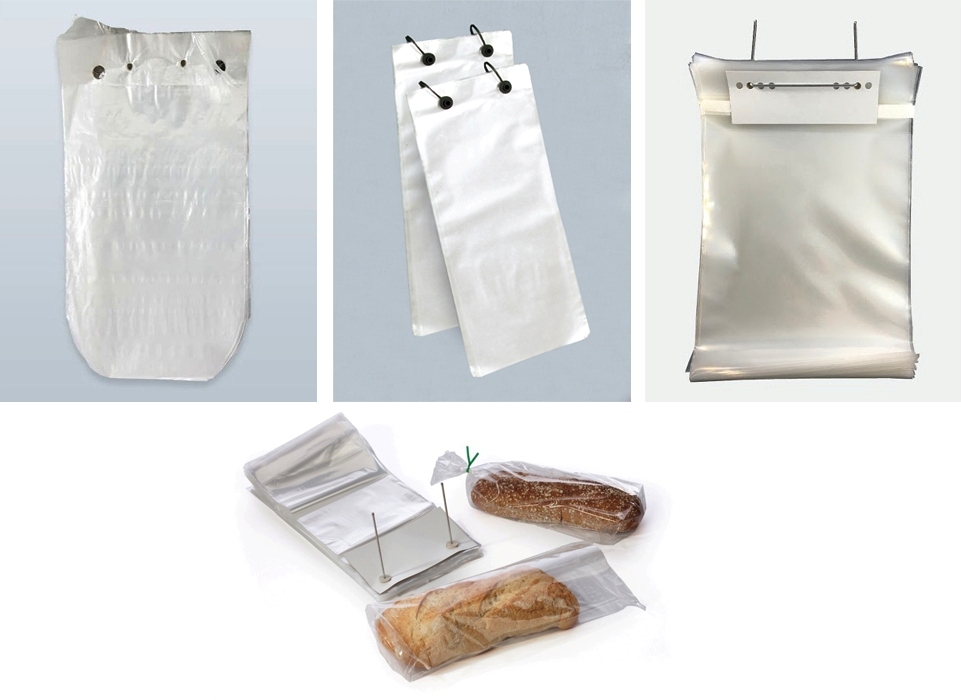

Викет-пакеты бывают:
Характеристики
Модель | CW-800BFS |
Тип производимых пакетов | Викет-пакеты |
Ширина пленки (мм) | 300 - 700 |
Длина пакета (мм) | 100 - 350 |
Нижняя заправляемая кромка (мм) | 30 - 70 |
Производительность (пакетов в минуту) | 250 |
Мощность (кВт) | 22 |
Вес (кг) | 2200 |
Размеры (мм) | 8000х2800х1950 |
