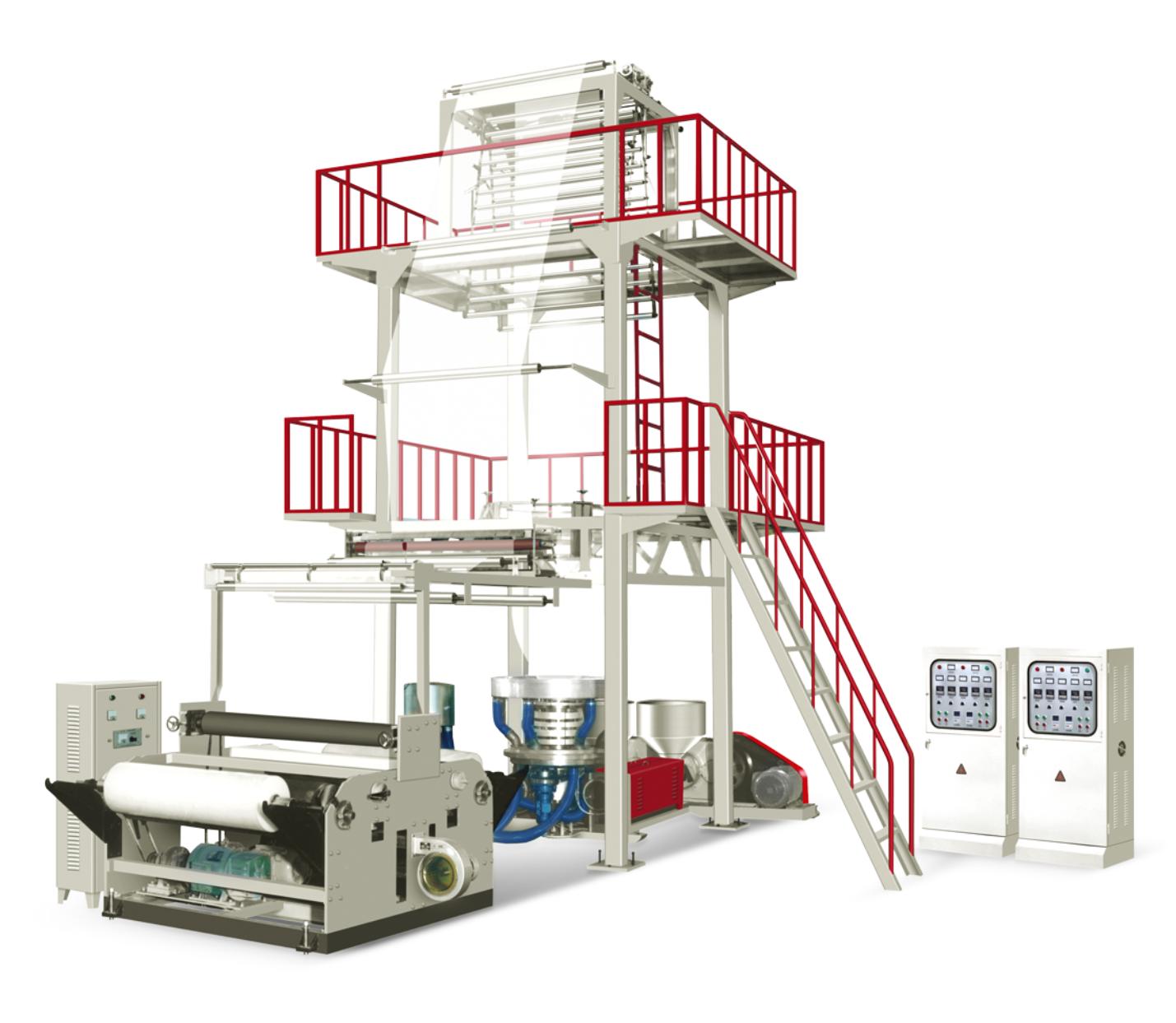

Широкоформатный экструдер для двухслойной пленки с поворотной головкой F2B-RD – это стационарная вертикально-выдувная линия непрерывного цикла, предназначенная для производства двухслойной полиэтиленовой пленки низкой и высокой плотности (LDPE/HDPE) методом соэкструзии. Эти пленки обладают хорошими барьерными свойствами, устойчивостью к влаге и минусовым температурам, а также маслостойкостью и могут использоваться для упаковки свежих фруктов, мясной и молочной продукции, жидких напитков и тд.
Экструзионная линия оснащена двумя экструдерами (цилиндр и шнек), которые расплавляют пластиковые гранулы и выдавливают через формующую матрицу по принципу соэкструзии. Система вращения головы (матрицы) медленно поворачивает рукав пленки на 360 градусов в обе стороны, что устраняет полосы, складки и отклонения по толщине. Данная технология помогает компенсировать некоторые ошибки в рецептуре расплава, которые могут вызывать изменения толщины пленки. В цикле выдува пленки предусмотрена также система внутреннего охлаждения пузыря (IBC), которая улучшает прозрачность и качество внутренних свойств пленки. Охлаждение пузыря осуществляется с помощью высокоэффективного кольца с двойным охлаждением. Прошедшая систему вытяжки и складывания готовая пленка сворачивается в рулоны на двойной намоточной станции, а система фотоэлектрической коррекции (EPS) обеспечивает аккуратное наматывание пленки.
По согласованию с заказчиком линию можно укомплектовать: автозагрузчиком сырья; установкой коронарной обработки поверхности для улучшения печатных свойств пленки; системой быстрой сменой экрана; воздушным валом и др.
Экструзионная линия оснащена двумя экструдерами (цилиндр и шнек), которые расплавляют пластиковые гранулы и выдавливают через формующую матрицу по принципу соэкструзии. Система вращения головы (матрицы) медленно поворачивает рукав пленки на 360 градусов в обе стороны, что устраняет полосы, складки и отклонения по толщине. Данная технология помогает компенсировать некоторые ошибки в рецептуре расплава, которые могут вызывать изменения толщины пленки. В цикле выдува пленки предусмотрена также система внутреннего охлаждения пузыря (IBC), которая улучшает прозрачность и качество внутренних свойств пленки. Охлаждение пузыря осуществляется с помощью высокоэффективного кольца с двойным охлаждением. Прошедшая систему вытяжки и складывания готовая пленка сворачивается в рулоны на двойной намоточной станции, а система фотоэлектрической коррекции (EPS) обеспечивает аккуратное наматывание пленки.
По согласованию с заказчиком линию можно укомплектовать: автозагрузчиком сырья; установкой коронарной обработки поверхности для улучшения печатных свойств пленки; системой быстрой сменой экрана; воздушным валом и др.
Модели и характеристики
| Модель | F2B-RD-1700 | F2B-RD-2000 | F2B-RD-2500 | F2B-RD-3000 |
| Материал пленки | LDPE / LLDPE / HDPE | |||
| Ширина пленки (мм) | 1700 | 2000 | 2500 | 3000 |
| Толщина пленки (мм) | 0.03 - 0.10 | 0.03 - 0.10 | 0.03 - 0.10 | 0.03 - 0.10 |
| Макс. производительность (кг/час) | 140 | 175 | 200 | 230 |
| Экструдер | ||||
| Диаметр шнека (винта) (мм) | 60 x2 | 70 x2 | 80 x2 | 90 x2 |
| Соотношение шнека (L / D) | 30:1 | 30:1 | 30:1 | 30:1 |
| Материал шнека (винта) | Sac-645/38 crmoala | |||
| Материал цилиндра | Sac-645/38 crmoala | |||
| Скорость вращения шнека (об/мин) | 10 - 100 | 10 - 100 | 10 - 100 | 10 - 100 |
| Мощность двигателя (кВт) | 22 x2 | 37 x2 | 45 x2 | 55 x2 |
| Экструзионная головка | ||||
| Диаметр экструзионной головки (мм) | 420 | 500 | 600 | 700 |
| Тип кольца обдува | Кольцо с двойным охлаждением | |||
| Система вращения головки | Постоянное вращение на 360° | |||
| Вытяжное устройство | ||||
| Ширина валов (мм) | 1800 | 2100 | 2600 | 3100 |
| Рабочая ширина валов (мм) | 1700 | 2000 | 2500 | 3000 |
| Скорость вытяжки (м/мин) | 10 - 65 | 10 - 65 | 10 - 65 | 10 - 65 |
| Мощность двигателя вытяжного устройства (кВт) | 1.5 | 2.2 | 2.2 | 2.2 |
| Намоточное устройство | ||||
| Скорость намотки (м/мин) | 10 - 65 | 10 - 65 | 10 - 65 | 10 - 65 |
| Мощность двигателя намотчика (кВт) | 1.5 | 2.2 | 2.2 | 2.2 |
| Питание | 380V, 50Гц, 3-фазное | |||
| Общая мощность (кВт) | 80 | 120 | 150 | 180 |
| Вес (кг) | 6000 | 8500 | 11000 | 13000 |
| Размеры (мм) | 5200x4000x6200 | 8000x4200x8000 | 9000x4500x9600 | 10000x5000x11000 |
