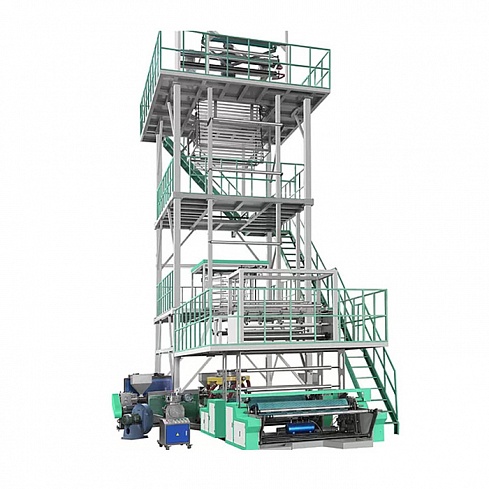

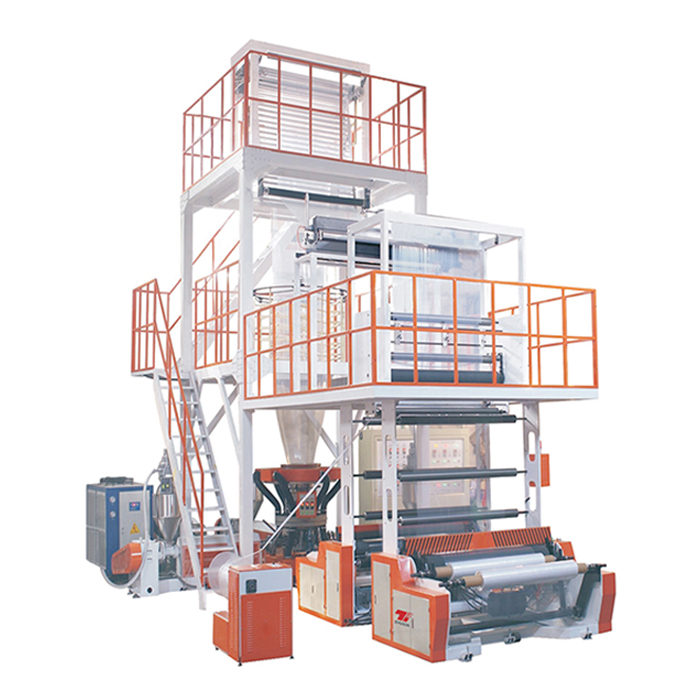

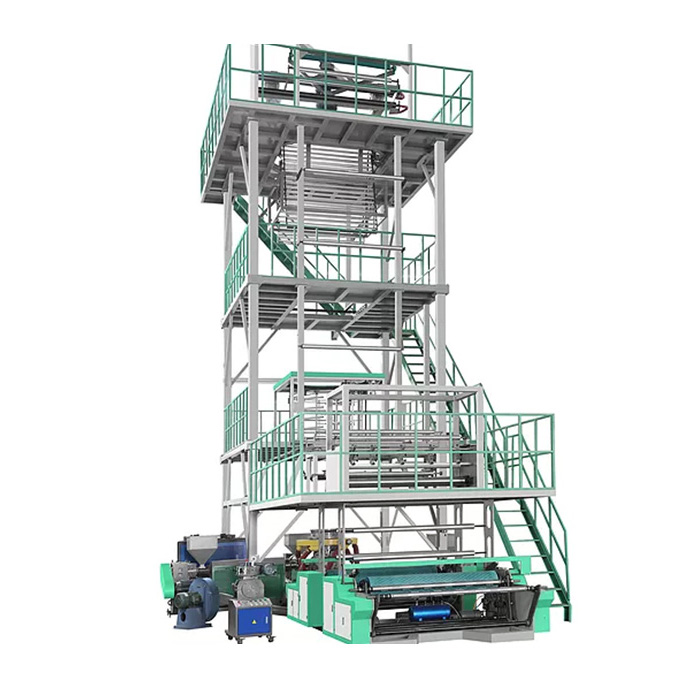

Экструдер для трехслойной пленки с башней вращения серии 3SJ – это стационарная вертикально-выдувная линия непрерывного типа, предназначенная для производства полиэтилена высокой или низкой плотности HDPE, LDPE или LLDPE в пленку, такую как термоусадочная пленка, ПВД/ПНД пленку и тд. Серия включает три модели, которые конструктивно идентичны, но отличаются по ряду характеристик, включая диаметры шнека и мощность.
Особенности экструдера с вращающейся головой (матрицей):
- Система вращения головы (матрицы), которая медленно поворачивает рукав пленки, выходящий из фильеры, на 360 градусов в обе стороны, что устраняет полосы, складки и вариации по толщине и гарантирует хорошие геометрические параметры рулона пленки. Кроме того, такая технология может помочь замаскировать ошибки в рецептуре расплава, которые вызывают изменения толщины пленки, называемые калибровочными полосами.
- Система внутреннего охлаждения пузыря (IBC) улучшает прозрачность и качество внутренних свойств пленки.
- Система двойной намотки, позволяющая одновременно наматывать две половины пленочного рукава, продольно разрезаемого пополам в ходе протяжки.
- Система фотоэлектрической коррекции (EPS) - автоматическая коррекция наведения, которая обеспечивает аккуратное наматывание пленки.
- Высокоточная пресс-форма и высокоэффективная система охлаждения с воздушным кольцом обеспечивают равномерную толщину пленки и высокую производительность.
Модели и характеристики
| Модель | 3SJ-50 | 3SJ-55 | 3SJ-65 |
| Материал пленки | HDPE/LDPE/LLDPE |
HDPE/LDPE/LLDPE |
HDPE/LDPE/LLDPE |
| Ширина пленки (мм) | 800 - 1200 | 1000 - 1500 | 1200 - 2000 |
| Толщина пленки (мм) | 0.028 - 0.20 | 0.028 - 0.20 | 0.03 - 0.20 |
| Макс. производительность (кг/час) | 120 | 150 | 200 |
| Экструдер | |||
| Диаметр шнека (винта) (мм) |
A:50 / B:55 / C:50 |
A:55 / B:65 / C:55 |
A:60 / B:65 / C:60 |
| Соотношение шнека (L / D) | 28:1 / 30:1 | 28:1 / 30:1 | 28:1 / 30:1 |
| Материал шнека (винта) | Sacm-645/38crmoala | ||
| Материал цилиндра | Sacm-645/38crmoala | ||
| Охлаждение цилиндра | 370w*2/3 | 370w*2/3 | 550w*2/3 |
| Мощность двигателя (кВт) | А:15 / В:15 / С:15 | A:18.5 / B:22 / C:18.5 | A:22 / B:30 / C:22 |
| Количество зон контроля температуры | 3*3 | 3*3 | 3*3 |
| Среднее энергопотребление (кВт) | 80 | 95 | 120 |
|
Экструзионная головка
|
|||
| Диаметр экструзионной головки (мм) | 280 | 350 | 500 |
| Количество зон контроля температуры | 4 | 4 | 4 |
| Кольцо обдува | 1 | 1 | 1 |
| Мощность двигателя обдува (кВт) | 7.5 | 11 | 15 |
| Вытяжное устройство | |||
| Ширина валов (мм) | 1600 | 2100 | 2600 |
| Скорость вытяжки (м/мин) | 5 - 50 | 5 - 50 | 5 - 50 |
|
Мощность двигателя вытяжного устройства (кВт)
|
1.5 | 2.2 | 2.2 |
| Намоточное устройство | |||
|
Тип намоточного устройства
|
контактно-фрикционный | ||
|
Мощность двигателя намотчика (кВт)
|
1.5 | 2.2 | 2.2 |
|
Скорость намотки (м/мин)
|
5 - 50 | 5 - 50 | 5 - 50 |
|
Размеры (мм)
|
9500 x 4500 x 7500 | 10500 x 5000 x 9000 | 11500 x 5500 x 10000 |
