Фальцевальная машина с намотчиком ZB-1200 является составным модулем пакетоделательной линии с терморезкой, и используется для складывания полотна плёнки вдвое в процессе его перематывания. Данная операция производится с целью предварительного формирования стенок пакетов. Установка работает с такими материалами как PE, PP, CPP, POF, BOPP, OPP-пленки.

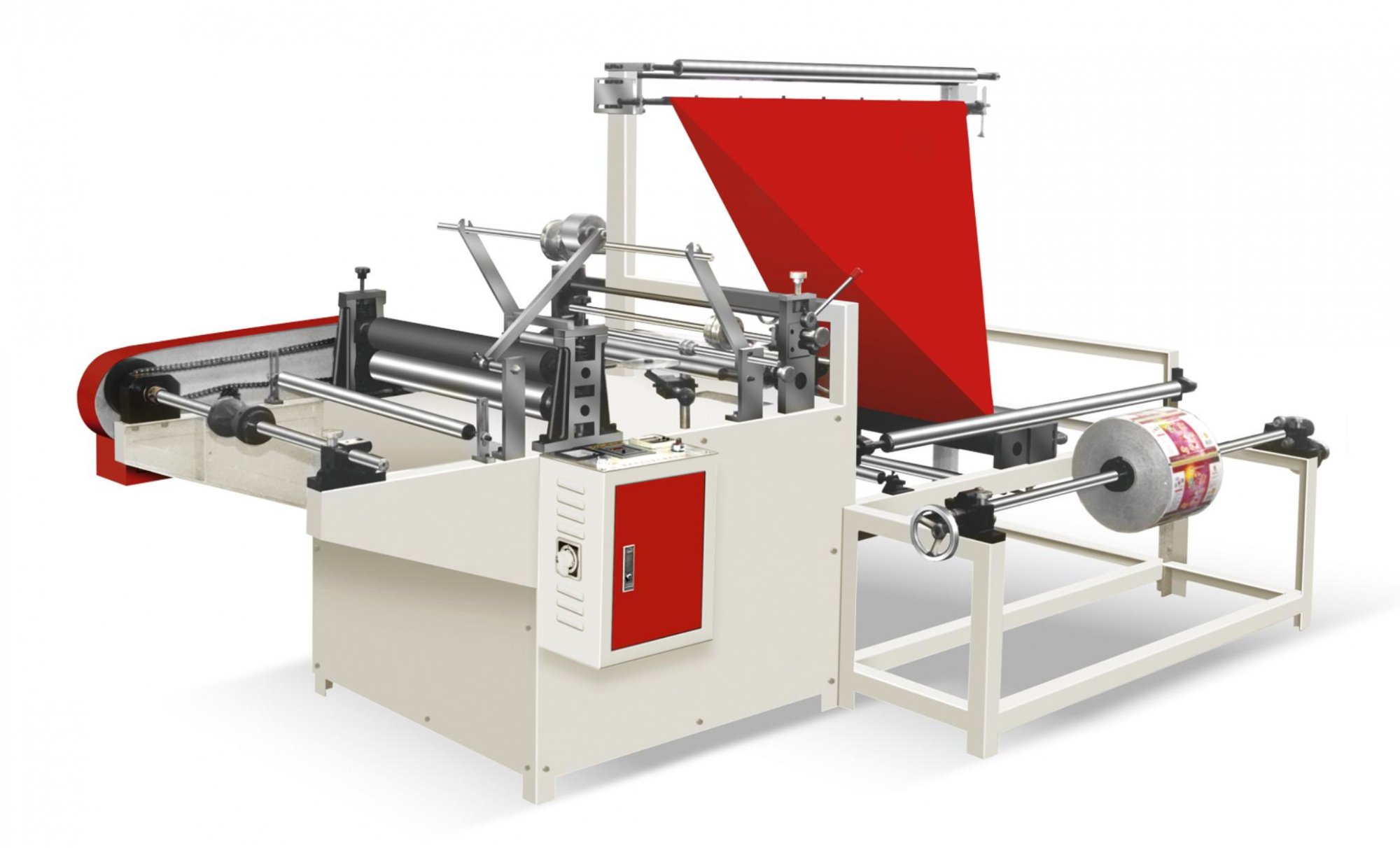

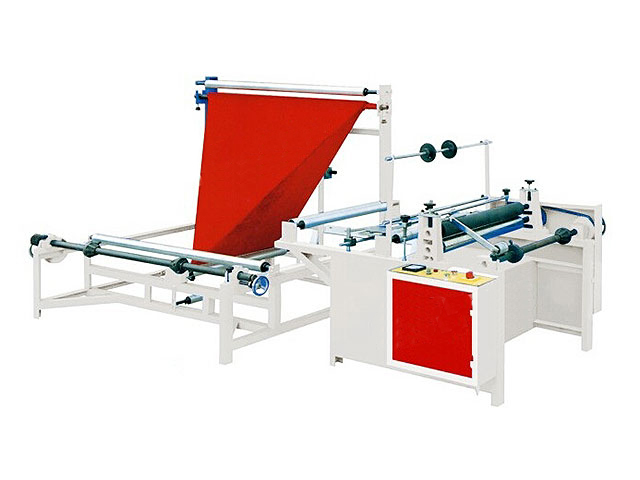

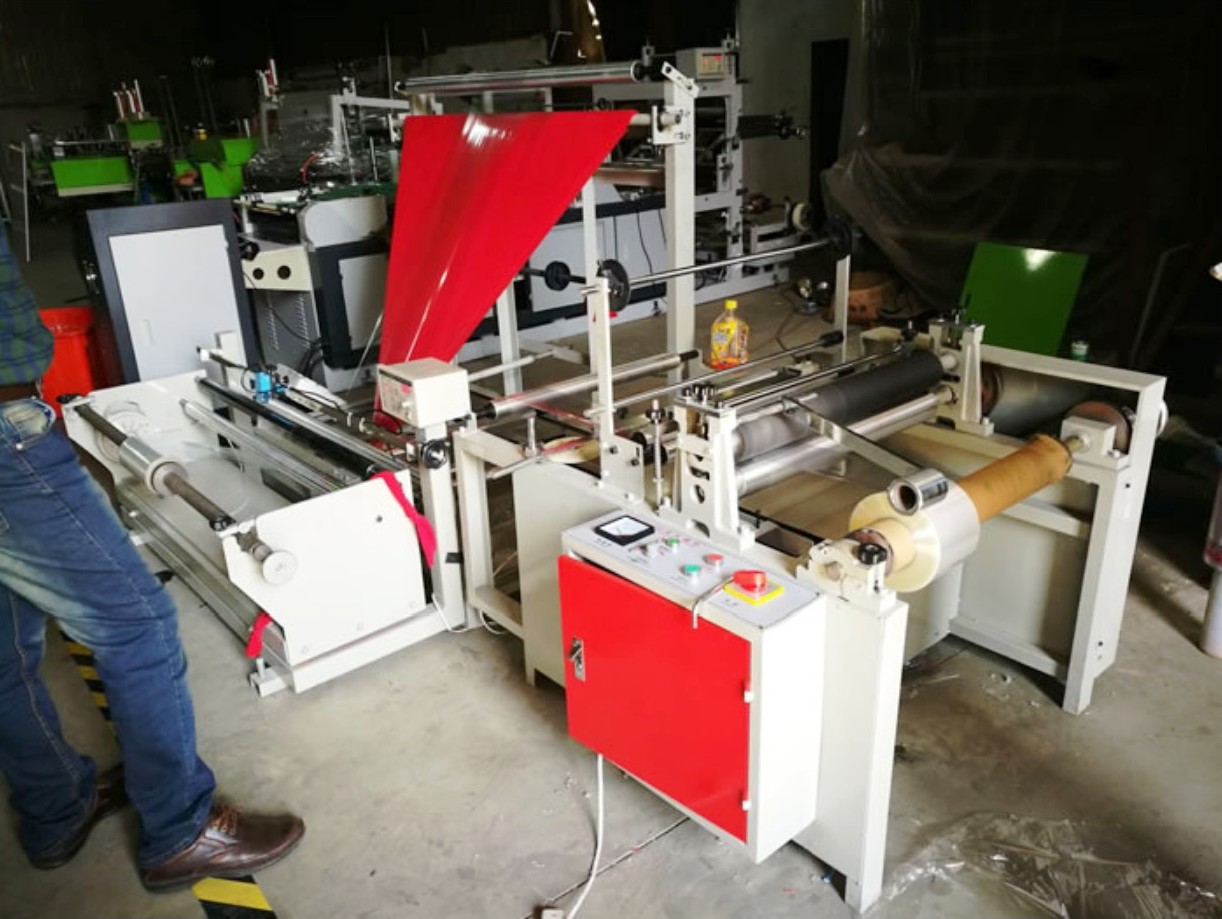

Принцип работы достаточно прост: из первичного рулона разматывается плоская пленка, проходит через нижний вал и поступает на верхний вал и треугольную рамку (см. фото). Благодаря форме треугольника, у которого угловой стык направлен вниз, проходящая по нему в натянутом состоянии пленка складывается пополам в нижней части треугольника. Далее сложенная пленка проходит через валы. Одновременно с этим туда же подается двухсторонняя клеящая лента. Бобина с лентой разматывается с противоположной от станции подачи материала стороны. Затем готовая пленка поворачивается на 90°, проходит через систему уплотнительных валов и сворачивается в рулон на станции сматывания.
Принцип работы достаточно прост: из первичного рулона разматывается плоская пленка, проходит через нижний вал и поступает на верхний вал и треугольную рамку (см. фото). Благодаря форме треугольника, у которого угловой стык направлен вниз, проходящая по нему в натянутом состоянии пленка складывается пополам в нижней части треугольника. Далее сложенная пленка проходит через валы. Одновременно с этим туда же подается двухсторонняя клеящая лента. Бобина с лентой разматывается с противоположной от станции подачи материала стороны. Затем готовая пленка поворачивается на 90°, проходит через систему уплотнительных валов и сворачивается в рулон на станции сматывания.
Модели и характеристики
Модель | ZB-1200 | ZB-1400 | ZB-1600 |
Ширина джамбо-рулона (мм) | 550 | 650 | 750 |
Диаметр джамбо-рулона (мм) | 990 | 990 | 990 |
Линейная скорость (м/мин) | 90 | 90 | 90 |
Производительность (штук в минуту) | 30-70 | 30-70 | 30-70 |
Мощность (кВт) | 1.5 | 2 | 2.5 |
Вес (кг) | 850 | 950 | 1050 |
Размеры (мм) | 3000×1200×1500 | 3000×1300×1500 | 3000×1400×1500 |
