Машина для ротогравюрной печати серии ASY представляет собой программируемую автоматическую печатную установку непрерывно-поточного типа, которая предназначена для нанесения рекламной печати на рулонных материалах, таких как целлофан, BOPP, PET, PVC, PE, тонкая кожа, ткань и другие.
Благодаря модульной сборке, машина поставляется с количеством печатных станций – от 1 до 8.
Особенности оборудования. Размотчик имеет автоматическую систему натяжения, которая контролируется с помощью электромагнитного порошкового тормоза. Динамически сбалансированные направляющие валики из алюминиевого сплава обеспечивают стабильное натяжение. Инфракрасное сушильное устройство позволяет сушить краску при скорости печати до 60 метров в минуту. Машина предусматривает одностороннюю и двустороннюю печать.
Принцип работы машины для глубокой печати.
Для переноса краски на материал глубокая (ротогравюрная) печать использует рельефную форму, которая представляет собой металлический вал (формный цилиндр) с выгравированным углубленным печатным изображением. Формный цилиндр с печатной формой получает краску напрямую из резервуара (фонтана) с краской. Ракельный нож «срезает» избыток краски с пробельных элементов. Таким образом, краска остается в нужном количестве лишь в углублённых печатающих элементах формного цилиндра. Далее при соприкосновении с запечатываемым материалом краска переносится на материал из выгравированных углублений, оставляя на нем рисунок. Увлажненное полотно высыхает под воздействием инфракрасного сушильного устройства. В конце полотно сворачивается в рулон на намотчике.
Каждая станция имеет одинаковый набор исполнительных элементов и наносит только один цвет.
Полутона на печатном материале формируются за счёт толщины красочного слоя. Благодаря различной толщине слоев краски на запечатываемом материале получается четкое изображение с тончайшими деталями.
Управление ротогравюрной печатной машиной производится с помощью программируемого логического контроллера (ПЛК).
Благодаря модульной сборке, машина поставляется с количеством печатных станций – от 1 до 8.
Особенности оборудования. Размотчик имеет автоматическую систему натяжения, которая контролируется с помощью электромагнитного порошкового тормоза. Динамически сбалансированные направляющие валики из алюминиевого сплава обеспечивают стабильное натяжение. Инфракрасное сушильное устройство позволяет сушить краску при скорости печати до 60 метров в минуту. Машина предусматривает одностороннюю и двустороннюю печать.
Принцип работы машины для глубокой печати.
Для переноса краски на материал глубокая (ротогравюрная) печать использует рельефную форму, которая представляет собой металлический вал (формный цилиндр) с выгравированным углубленным печатным изображением. Формный цилиндр с печатной формой получает краску напрямую из резервуара (фонтана) с краской. Ракельный нож «срезает» избыток краски с пробельных элементов. Таким образом, краска остается в нужном количестве лишь в углублённых печатающих элементах формного цилиндра. Далее при соприкосновении с запечатываемым материалом краска переносится на материал из выгравированных углублений, оставляя на нем рисунок. Увлажненное полотно высыхает под воздействием инфракрасного сушильного устройства. В конце полотно сворачивается в рулон на намотчике.
Каждая станция имеет одинаковый набор исполнительных элементов и наносит только один цвет.
Полутона на печатном материале формируются за счёт толщины красочного слоя. Благодаря различной толщине слоев краски на запечатываемом материале получается четкое изображение с тончайшими деталями.
Управление ротогравюрной печатной машиной производится с помощью программируемого логического контроллера (ПЛК).

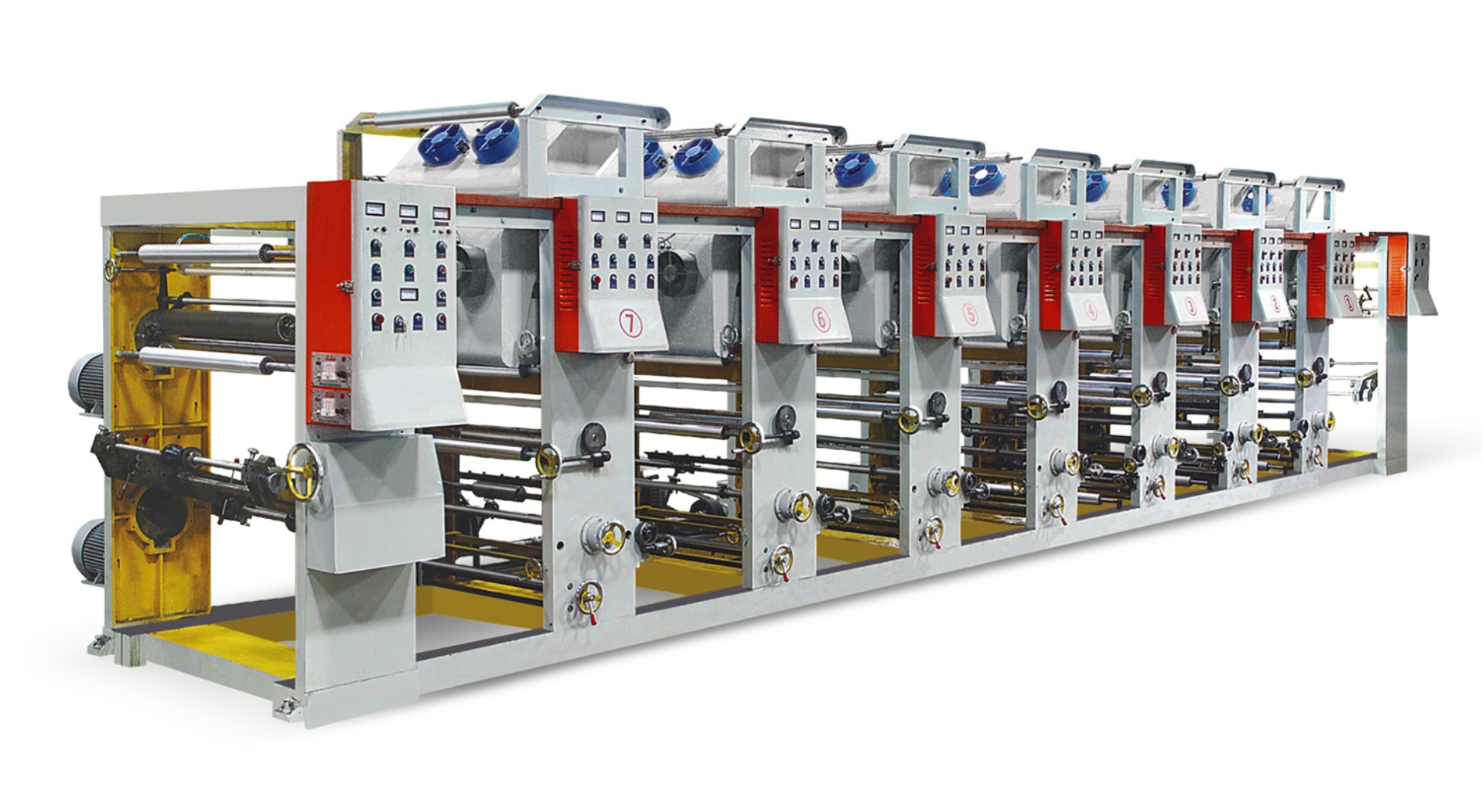

Пример ротогравюрной печати машин серии ASY

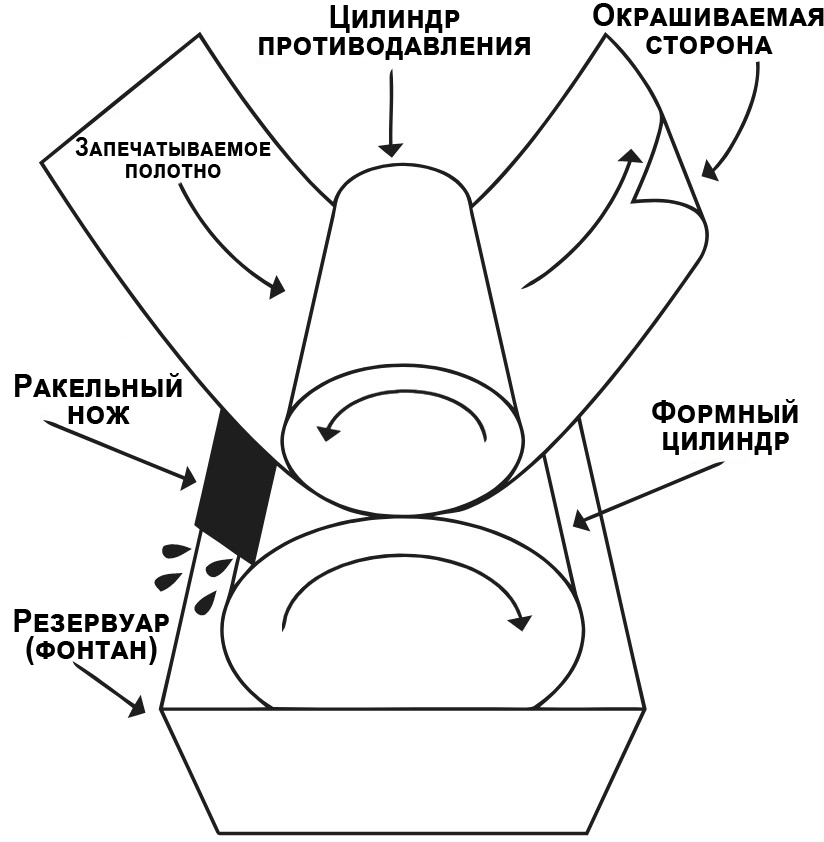

Cхема устройства печатной секции ротогравюрной печатной машины

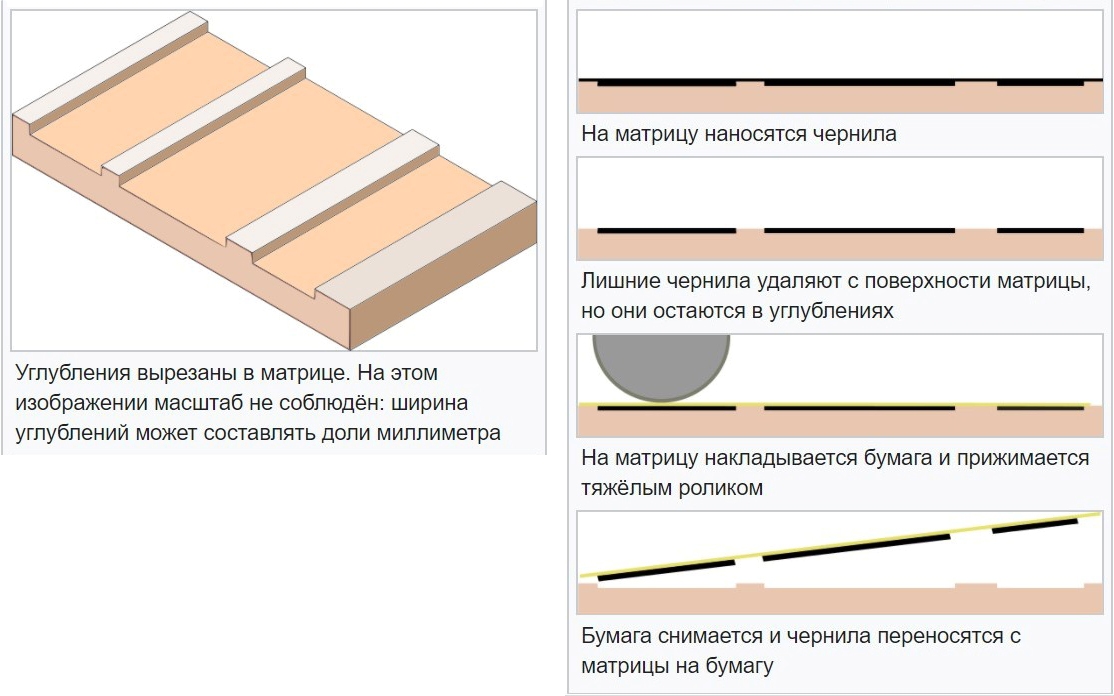

Технология глубокой (ротогравюрной) печати
Модели и характеристики
Модель | ASY-600 | ASY-800 | ASY-1000 |
Способ печати | Ротогравюрная (глубокая) печать | ||
Количество цветов | 1 - 8 | 1 - 8 | 1 - 8 |
Максимальная ширина печати (мм) | 600 | 800 | 1000 |
Длина печати (мм) | 200 - 750 | 200 - 1000 | 200 - 1100 |
Скорость печати (м/мин) | 10~60 | 10~60 | 10~60 |
Точность печати (мм) | ± 0.25 | ± 0.25 | ± 0.25 |
Мощность главного двигателя (кВт) | 2.2 | 4 | 7.5 |
Мощность сушильных вентиляторов (кВт) | 0.12 ×2 группы | 0.12 ×2 группы | 0.12 ×2 группы |
Мощность нагревательных элементов (кВт) | 2 /группа | 3 /группа | 4 /группа |
Размеры (мм) | 1200×(кажд. секция)×1400×2000 | 1200(кажд. секция)×1600×2000 | 1200×(кажд. секция)×1800×2000 |
