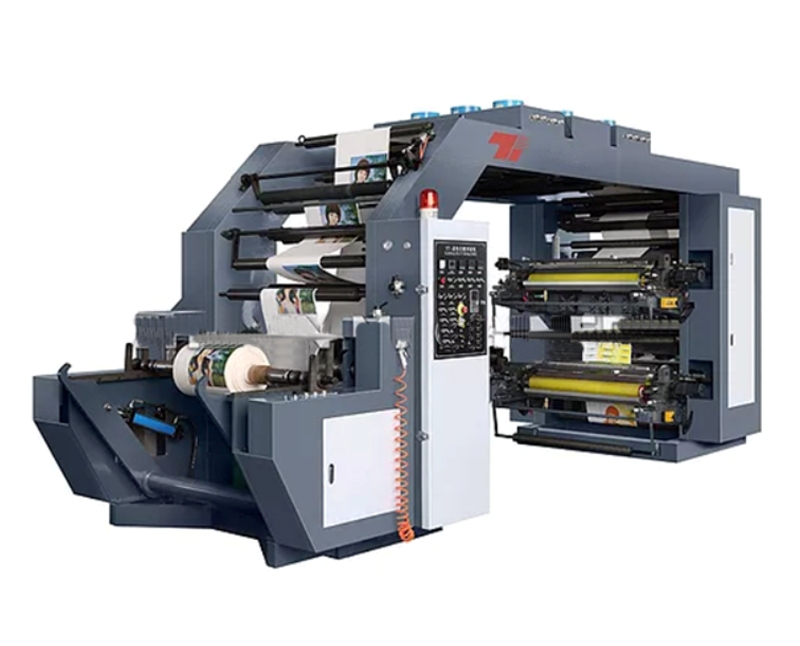

Флексографическая печатная машина YTB-4 – это стационарный программируемый 4-цветный станок ярусного типа непрерывно-поточного действия, предназначенный для печати рекламных изображений на таких материалах, как бумага, HDPE- или LDPE-пленки и т.п. и может работать с массивными рулонами.
Четырехцветный флексопечатный станок имеет мощную станцию перематывания с гидропневматическим контролем, благодаря которому ручной подъем не требуется. Перед запуском работы, машина дает оповещающий сигнал. Натяжение полотна осуществляется автоматически, данные поступают на контроллер ЕРС от фотоэлектрического датчика вилочного типа. После высокоскоростного анализа, регулировка выполняется с помощью порошкового тормоза и сервомоторов.
Управление всеми исполнительными элементами осуществляется программируемым логическим контроллером Omron, что позволяет выполнить технологический цикл с высокой точностью.
Принцип работы. Первичный материал поступает из разматывающегося рулона в операционную зону, проходя через П-образную раму по валам системы натяжения. Полотно протягивается через две печатные секции сначала во внутренней части станины, затем еще через две секции на внешней стороне станины. Все секции имеют идентичные конструкции, и каждая наносит только один цвет. Увлажненное полотно подвергается предварительной, а затем полной сушке, проходя через «потолок» портала. Система сушки состоит из нагревательных элементов и мощных вентиляторов. В конце материал наматывается в такой же рулон.
Машину можно объединить в единую линию со станком для производства пакетов или иной аналогичной техникой, тогда пропечатанный материал будет поступать сразу в указанные станки.
Управление всеми исполнительными элементами осуществляется программируемым логическим контроллером Omron, что позволяет выполнить технологический цикл с высокой точностью.
Четырехцветный флексопечатный станок имеет мощную станцию перематывания с гидропневматическим контролем, благодаря которому ручной подъем не требуется. Перед запуском работы, машина дает оповещающий сигнал. Натяжение полотна осуществляется автоматически, данные поступают на контроллер ЕРС от фотоэлектрического датчика вилочного типа. После высокоскоростного анализа, регулировка выполняется с помощью порошкового тормоза и сервомоторов.
Управление всеми исполнительными элементами осуществляется программируемым логическим контроллером Omron, что позволяет выполнить технологический цикл с высокой точностью.
Принцип работы. Первичный материал поступает из разматывающегося рулона в операционную зону, проходя через П-образную раму по валам системы натяжения. Полотно протягивается через две печатные секции сначала во внутренней части станины, затем еще через две секции на внешней стороне станины. Все секции имеют идентичные конструкции, и каждая наносит только один цвет. Увлажненное полотно подвергается предварительной, а затем полной сушке, проходя через «потолок» портала. Система сушки состоит из нагревательных элементов и мощных вентиляторов. В конце материал наматывается в такой же рулон.
Машину можно объединить в единую линию со станком для производства пакетов или иной аналогичной техникой, тогда пропечатанный материал будет поступать сразу в указанные станки.
Управление всеми исполнительными элементами осуществляется программируемым логическим контроллером Omron, что позволяет выполнить технологический цикл с высокой точностью.
Модели и характеристики
Модель | YTB-4600 | YTB-4800 | YTB-411000 |
Способ печати | Флексографическая печать | ||
Количество цветов | 4 | 4 | 4 |
Максимальная ширина материала (мм) | 600 | 800 | 1000 |
Максимальная ширина печати (мм) | 560 | 760 | 960 |
Плотность бумаги и пленки (г/м²) | 20 - 350 | 20 - 350 | 20 - 350 |
Скорость печати (м/мин) | 120 | 120 | 120 |
Толщина флексографской пластины (мм) | 1.7 - 3.4 | 1.7 - 3.4 | 1.7 - 3.4 |
Вес (кг) | 4000 | 4500 | 5000 |
Размеры (мм) | 5300×1800×2600 | 5300×2000×2600 | 5300×2200×2600 |
