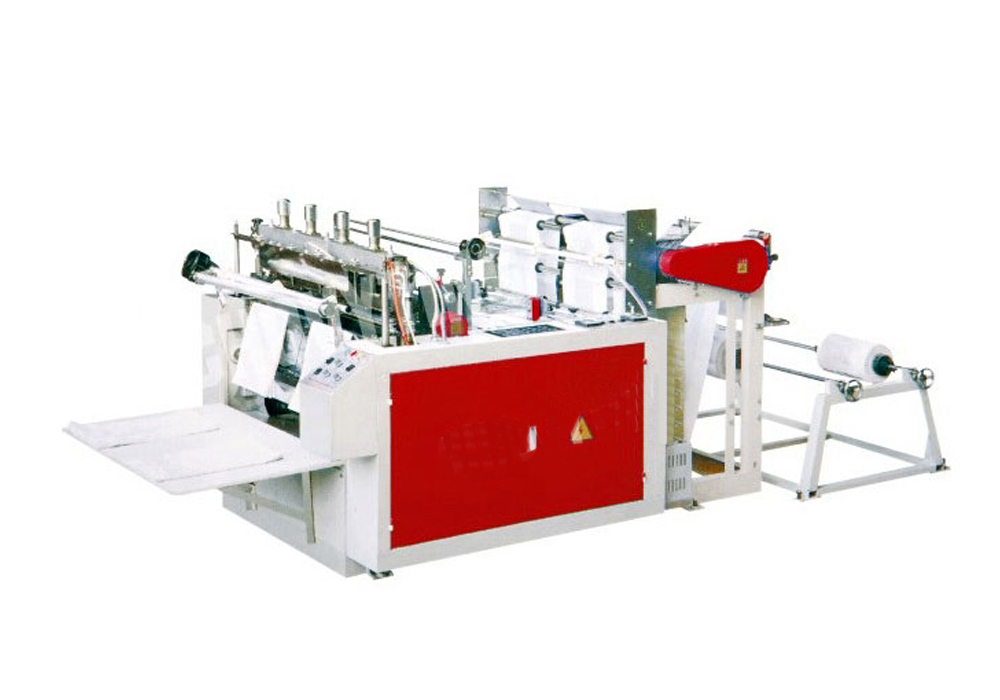

Пакетоделательная машина CP-400HSC/2 – это программируемая электропневматическая 2-потоковая установка, широко применяемая на небольших промышленных предприятиях, и производит с применением термоспайки и терморезки прозрачные или цветные пакеты. Машина позволяет производить пакеты типа "Майка", но для этого должна работать в связке с вертикальным гидравлическим пробойником (напр., модели X625), который высекает контур "майки" в готовом пакете.
Важным преимуществом машины CP-400HSC/2 является её малые габариты и возможность одновременного производства пакетов в 2 ручья, что значительно повышает производительность и экономию энергозатрат, особенно в условиях небольшого производства.
Модели CP-500HSC и CP-700HSC имеют одноручьевую конструкцию производства.
Принцип работы: размотка полиэтиленовой пленки из заранее подготовленного рулона → термосварка → терморезка → укладка готовых пакетов.
Особенности оборудования. Размотчик имеет контроль цветовой метки с фотоэлектрическим датчиком. Фотоэлектрический датчик (Kontec Тайвань или Sick Германия, уточняется) представляет собой устройство, которое используется для обнаружения расстояния, наличия или отсутствия объекта с помощью светового передатчика, инфракрасного излучения и фотоэлектрического приемника. Он точно контролирует длину и автоматическую коррекцию пакетов, а также цветной идентификационный знак.
В процессе размотки используется гибридный шаговый двигатель Nishine BYG-130E (можно установить сервомотор Yaskawa), который наделен низким уровнем шума и высоким крутящим моментом, имеет защиту от перенапряжения, короткого замыкания и перегрева.
Запасные инструменты и принадлежности (ЗИП), программное обеспечение, инструкция и сертификаты прилагаются.
Управление линией осуществляется системой автоматического управления, которая включает в свой состав ПЛК марки Panasonic и сенсорный экран Weinview через который вводятся необходимые параметры работы машины.

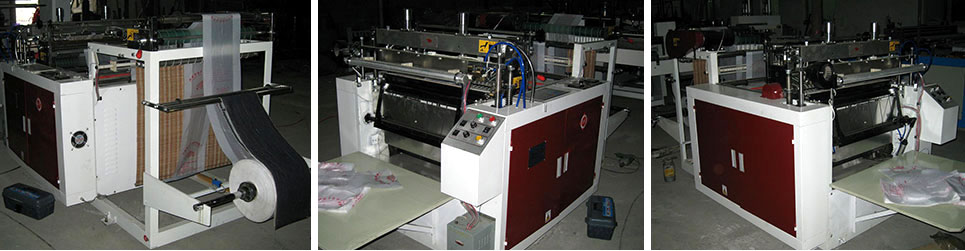

Фото пакетоделательной машины CP-400HSC/2
Фото готовых пакетов типа "Майка"
Модели и характеристики
Модель | CP-700HSC | CP-500HSC | CP-400HSC/2 |
Тип производимых пакетов | Пакеты типа "Майка" | ||
Количество потоков машины (шт) | 1 | 1 | 2 |
Длина пакета (мм) | 1000 | 1000 | 1000 |
Ширина пакета (мм) | 620 | 420 | 320 *2 |
Толщина пленки (мм) | 0.01 - 0.05 | 0.01 - 0.05 | 0.01 - 0.05 |
Производительность (пакетов в минуту) | 30 - 130 | 30 - 130 | 30 - 130 |
Мощность (кВт) | 4.5 | 3.5 | 3.5 |
Вес (кг) | 800 | 700 | 950 |
Размеры (мм) | 3000х1400х1300 | 3000х1200х1300 | 3200х1550х1350 |
